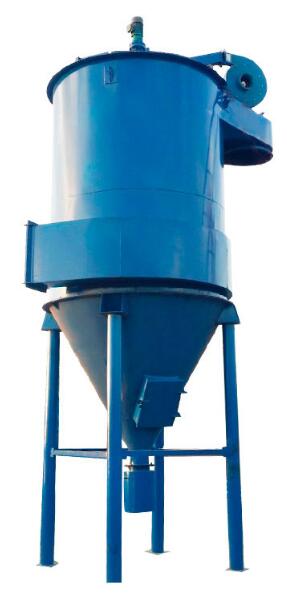

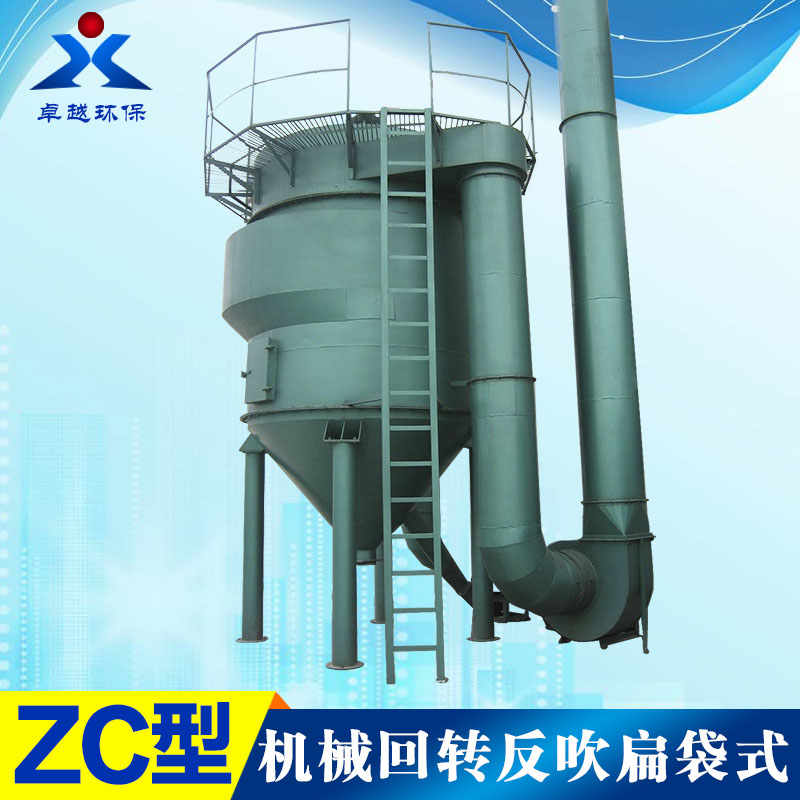

ZC型機械回轉反吹扁袋除塵器 是一種新型_的布袋除塵器，經過我公司運行多年的實踐證明本產品具有除塵效率高，同時阻力低，維護簡單方便，適用于適合嚴寒地區室內安裝其它地區都能在室外安裝，可廣泛用于機械、鑄造、礦山、冶煉、建材、糧食化工等許多部門。
一、 回轉反吹扁袋除塵器 結造及工作原理：
它由以下四部分組成：
1．上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。
2．中箱體：包括花板、除塵器布袋、除塵骨架、濾袋導口、過濾室筒體、進氣口、入孔門。
3．下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。

4．反吹風清灰機構：反吹扁袋除塵器包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。　　

　　



 ZC型機械回轉反吹扁袋除塵器工作原理：

過濾工況——含塵氣體與切向進入過濾室上部空間，將大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗，小顆粒塵彌散于過濾室袋間空隙從而被濾袋阻擋，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸入而排放于大氣中。

_工況——隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻力逐漸增加，當達到反吹風控制阻力上限時，由于除塵器前后風管上的接口相連接的差壓變送器發出訊號自動啟動反吹風機構工作。

具有足夠量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵，旋臂轉動對濾袋逐個反吹，當濾袋阻力降到下限時，反吹風機構自動停止工作。

反吹機構，為節約反吹風機的動力，減少反吹清灰，不受使用場合氣源條件的限制，易損件少，維護簡使，運行可靠?？朔藟嚎s空氣脈沖清灰的弊病，反吹風作用距離大，可采用長濾袋，充分利用空間，占地面積小。

1、殼體按旋風除塵器流行設計，能起局部旋風作用減輕濾袋負荷。圓筒拱頂?shù)捏w形，受力均勻，抗爆性能好。

2、采用了設備自帶的高壓風機反吹清灰，不受使用場合氣源條件的限制，易損件少，維護簡便，運行可靠，克服了壓縮空氣脈沖清灰的弊病。反吹風作用距離大，可采用長濾袋充分利用空間，占地面積小。

3、采用梯型扁袋在圓筒體內布置，結構簡單緊湊，過濾面積指標高，在反吹風作用下梯形扁袋振幅大，只需一次振擊，即可抖落積塵，有利于提高濾袋壽命。

4、用除塵器的阻力作為信號，自動控制回轉反吹清灰、視入口濃度高低，自動調整清灰周期。較之定時脈沖控制方式更為合理可靠。

5、頂蓋設有回轉揭蓋裝置及操作入孔，換袋在頂部清潔室操作，不必揭蓋。

6、除嚴寒地區外，本除塵器可室外露天設置，不用建造除塵器間。
